Número de model |
B-JFH980 Caixa automàtica de la màquina de formació de l'avió automàtic |
|
Temps de conducció |
35 dies hàbils després de rebre dipòsit i cartró |
|
Condicions de pagament |
30% TT abans de la producció, el 70% del saldo abans de l’enviament |
Especificacions de la màquina
Ús:

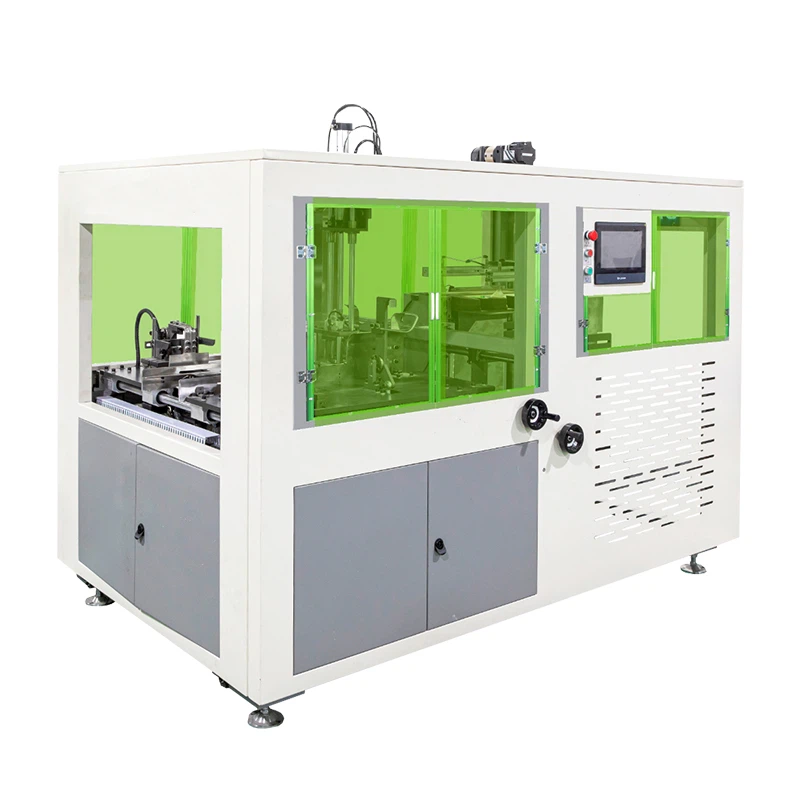

Màquina de formació automàtica de caixa d’avions. Aquesta màquina s'utilitza principalment per a màquines de formació completament automàtica de la caixa d'aeronaus i s'utilitza àmpliament per a caixes d'embalatge de roba, manualitats, necessitats diàries, electrònica, electrodomèstics i maquinari
Parts estàndard.
Destaquen el rendiment:
1. La màquina de formació de caixa automàtica de la caixa s’inicia amb un botó i un modelat de posició multi -posició totalment automàtica
2. El sistema de seguiment PLC, Servo Motor i Fotoelèctric utilitzat en aquesta màquina són eficients, estables i baixos en la velocitat de ferralla de producte. El sistema operatiu adopta una interfície de màquines humanes, senzilla i fàcil d’operar.
3. Aquesta màquina és capaç de completar contínuament múltiples funcions, millorant molt l’eficiència de la producció.
4. Tota la màquina adopta una estructura de marc d’acer, amb accessoris fabricats en estructures d’alumini, acer inoxidable i plaques d’acer. Esprai de superfície, enduriment i tractament de xapa de níquel.
5. Tota la màquina ocupa una zona petita, es pot moure i col·locar en una posició, té
Bona estabilitat i la forma de la caixa és bonica.
6. El mode de moviment global adopta un tipus de subjecció de cadena, fent que la posició sigui més precisa.
|
Gruix de cartró |
1.5mm -3 mm |
|
Força |
380V / 50Hz |
|
Soroll |
Menys o igual a 60dB |
|
Velocitat |
20-30 (peces/min) |
|
Alçada d'apilament de cartró |
500 mm |
|
Pes apilat |
30kg |
|
Potència total |
2kW |
|
Pes de la màquina |
400kg |
|
Dimensions (LXWXH) |
2250x1320x2000mm |
Paràmetres tècnics
Disposició esquemàtica de formació de caixes
Especificacions de caixes d'embalatge
|
Mida del paquet |
R: Min. tamany |
300 mm |
|
A: Màx. tamany |
800 mm |
|
|
B: Min. Tamany |
330 mm |
|
|
B: Max. tamany |
800 mm |
|
|
Mida de cartró |
L: Min. Tamany |
180 milímetres |
|
L: Max. tamany |
320 milímetres |
|
|
W: Min. Tamany |
70mm |
|
|
W: Max. tamany |
220 milímetres |
|
|
H: Min. Tamany |
25 milímetres |
|
|
H: Max. tamany |
130 milímetres |

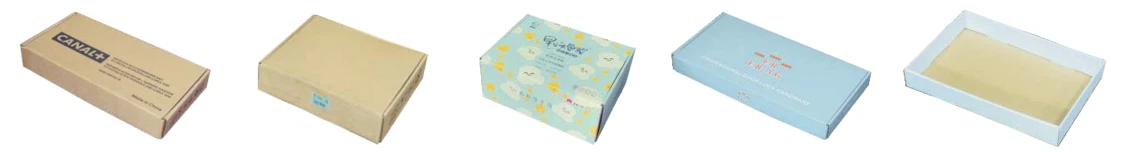

Mostres de caixa
Parts principals de maquinària
Pantalla tàctil Sistema d'alimentació sistemautomàtica
Formant el sistema de plegament del sistema
Llista de parts
|
Nom |
Model i especificacions |
Marcar |
Observacions |
|
|
Servo Drive |
Asda-b 2-1521- b |
Inovant |
Porcelana |
0. 75KW |
|
Servo motor |
ECMA |
Inovant |
Porcelana |
0. 75KW |
|
Reductor |
Ms1h 4-75 B30CB |
Inovant |
Porcelana |
0. 75KW |
|
Unitat de diapositiva lineal |
SK40, SCS40UU |
Hola |
Taiwan, Xina |
|
|
Interruptor fotoelèctric |
E3jk-rr 12- c |
Omron |
Japó |
|
|
Interruptor de proximitat |
E2E-X3D1-D |
Autònica |
Corea |
|
|
Poda |
Inovant |
Porcelana |
||
|
Pantalla tàctil |
Dop-as57bstd |
Porcelana |
||
|
Alliberament |
Rxm2lb2bd |
Schneider |
França |
|
|
Power SupplysWitch |
Nes -100-24 |
Vol dir bé |
Taiwan, Xina |
|
|
Trencada |
OSM |
Schneider |
França |
|
|
Tractament de la font de gas |
Aw 40-02 |
Airtac |
Taiwan, Xina |
|
|
Vàlvula electromagnètica |
Sy 7120-5 d -02 |
Airtac |
Taiwan, Xina |
|
|
Cilindre d'aire |
Cq2d 32-75 |
Airtac |
Taiwan, Xina |
|
|
Cargol de bola |
SFU2504 |
Porcelana |
||
|
Guies lineals |
HGW15, HGW25, HGL25 |
Hola |
Taiwan, Xina |
|
|
Bomba de buit |
RX40 |
Porcelana |
8. Sobre servei:
A. Servei gratuït: Garantia d’un any. Les parts que es trenquen a causa de la qualitat són gratuïtes
durant el període de garantia. (No inclou les despeses i els salaris dels enginyers)
B. Servei carregat: el cost de les parts es cobrarà després del període de servei gratuït.
C. Servei: Manteniment al lloc.
D. Subministrament a llarg termini de recanvis.
9.Instal·lacions auxiliars(Preparat per l'usuari):
(1) Alimentació elèctrica: interruptor de circuits trifàsics de quatre fils; Tensió: 380V / 50Hz
(2) Font d'aire: min5,5 kg/cm² × 3 m³/min
